معرفی
در این مقاله بررسی میکنیم پمپ آب و منبع انبساط دقیقاً چه نقشی در یک سیستم مینی چیلر ایفا میکنند، آیا همیشه به این دو جزء نیاز است و در چه شرایطی ممکن است نیاز به تجهیزات اضافی وجود داشته باشد.
متن مقاله
هنگام برنامهریزی برای نصب یک سیستم مینی چیلر، یکی از سؤالاتی که معمولاً برای افراد غیرمتخصص کمی گیجکننده است، این است که آیا علاوه بر خود دستگاه مینی چیلر، به تجهیزات جانبی دیگری مثل پمپ آب یا منبع انبساط هم نیاز خواهد بود؟ این سؤال، بهخصوص وقتی مطرح میشود که فردی، پیشتر با سیستمهای سادهتری مثل کولر اسپلیت سروکار داشته که در آنها چنین تجهیزاتی اصلاً موضوعیت ندارند. در این مقاله بررسی میکنیم پمپ آب و منبع انبساط دقیقاً چه نقشی در یک سیستم مینی چیلر ایفا میکنند، آیا همیشه به این دو جزء نیاز است و در چه شرایطی ممکن است نیاز به تجهیزات اضافی وجود داشته باشد.
چرا اصلاً بحث پمپ و منبع انبساط مطرح میشود؟
برای درک اهمیت این دو جزء، باید یادآوری کنیم که مینی چیلر، برخلاف کولر اسپلیت، هوا را مستقیماً خنک نمیکند؛ بلکه آب را سرد میکند (دقیقتر بگوییم، گرما را از آب میگیرد) و این آب سرد باید از طریق شبکهای از لولهها به فنکویلهای فضاهای مختلف برسد. وجود این حلقهی آب، خودش نیازمند تجهیزاتی است که در سیستمهای مبتنی بر مبرد مستقیم (مثل اسپلیت) وجود ندارند؛ پمپ آب و منبع انبساط، دقیقاً دو مورد از این تجهیزات هستند.
آیا مینی چیلر به پمپ آب نیاز دارد؟
- نقش پمپ در سیستم
پاسخ کوتاه به این بخش از سؤال، بله است؛ هر سیستم مینی چیلر برای گردش آب در مدار به پمپ سیرکولاسیون نیاز دارد. دلیلش ساده است: آب سرد تولیدشده در داخل مینی چیلر، بهخودیخود حرکتی به سمت فنکویلها ندارد. برای اینکه این آب از دستگاه اصلی خارج شود، مسیر لولهکشی رفت را طی کند، وارد کویل هر فنکویل شود و سپس از طریق لولهکشی برگشت دوباره به دستگاه بازگردد، به نیرویی نیاز است که این حرکت را ایجاد کند؛ و این نیرو توسط پمپ سیرکولاسیون تأمین میشود.

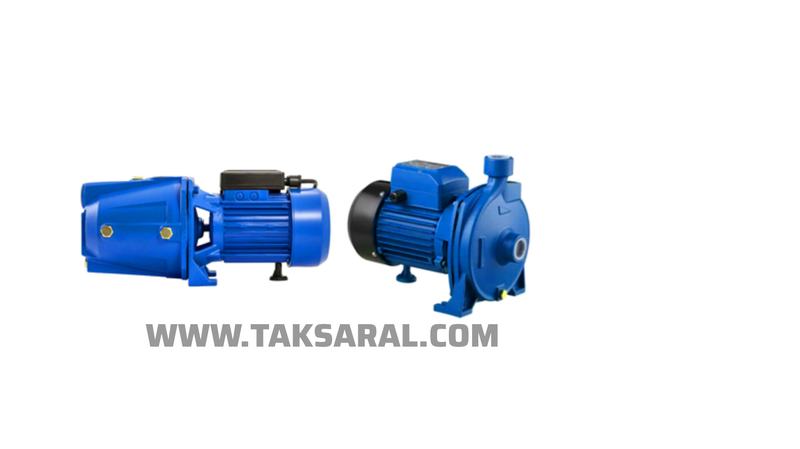

پمپ داخلی در برابر پمپ جداگانه
نکتهی مهمی که در مورد مینی چیلرها، برخلاف چیلرهای مرکزی بزرگتر، باید در نظر گرفت این است که در بسیاری از مدلها، پمپ سیرکولاسیون بهصورت داخلی و از پیش نصبشده در بدنهی دستگاه عرضه میشود. این ویژگی، یکی از مزیتهای مینی چیلر نسبت به سیستمهای بزرگتر است؛ چون خریدار نیازی به تهیه و نصب جداگانهی یک پمپ مستقل ندارد و این جزء، بهعنوان بخشی از بستهی کامل دستگاه، از کارخانه تحویل داده میشود.
با این حال، این موضوع همیشگی و مطلق نیست. برای پروژههایی با شبکهی لولهکشی طولانیتر یا تعداد فنکویل بیشتر از حد معمول، ممکن است پمپ داخلی دستگاه از نظر فشار یا دبی، برای پوشش کامل شبکه کافی نباشد. در چنین مواردی، ممکن است نیاز به یک پمپ کمکی یا تقویتی جداگانه در مسیر لولهکشی وجود داشته باشد که این پمپ اضافی، معمولاً بهصورت جداگانه از دستگاه اصلی خریداری و نصب میشود.
چگونه مشخص میشود پمپ داخلی کافی است یا نه؟
این تعیین، معمولاً بخشی از فرآیند طراحی و انتخاب دستگاه توسط مهندس تأسیسات است. با محاسبهی افت فشار کل شبکهی لولهکشی، که به عواملی مثل طول مسیر، تعداد اتصالات، قطر لوله و تعداد فنکویلها بستگی دارد، مشخص میشود که آیا فشار تولیدی پمپ داخلی دستگاه برای غلبه بر این مقاومت و رساندن دبی کافی به دورترین فنکویل، کفایت میکند یا خیر.
برای پروژههای کوچک و ساده، مثل یک ویلای معمولی با چند اتاق نزدیک به هم، پمپ داخلی معمولاً کافی است؛ اما برای پروژههایی با شبکهی گستردهتر، این بررسی اهمیت بیشتری پیدا میکند.
منبع انبساط چیست و چرا موردنیاز است؟
- اصل فیزیکی پشت نیاز به منبع انبساط
برای درک نقش منبع انبساط، باید با یک اصل فیزیکی ساده آشنا شویم: آب، مثل بسیاری از مایعات دیگر، با تغییر دما، حجمش هم تغییر میکند؛ وقتی گرم میشود، منبسط میشود (حجمش افزایش مییابد) و وقتی سرد میشود، منقبض میشود (حجمش کاهش مییابد). در یک سیستم بسته مثل حلقهی آب مینی چیلر، این تغییرات حجمی اگر جایی برای جذب نداشته باشند، میتوانند فشار داخل سیستم را افزایش دهند. منبع انبساط دقیقاً برای مدیریت همین تغییرات حجمی طراحی شده است. این مخزن معمولاً شامل یک دیافراگم یا کیسهی لاستیکی داخلی است که یک طرف آن به آب سیستم متصل است و طرف دیگر، معمولاً با هوا یا گاز نیتروژن تحت فشار پر شده است. وقتی حجم آب سیستم افزایش مییابد، این آب اضافی وارد منبع انبساط میشود و دیافراگم را کمی جابهجا میکند؛ و وقتی حجم آب دوباره کاهش مییابد، این آب از منبع انبساط به سیستم برمیگردد. به این ترتیب، فشار کلی سیستم در یک محدودهی ایمن و پایدار باقی میماند.
آیا مینی چیلر همیشه به منبع انبساط نیاز دارد؟
پمپ آب و منبع انبساط، از تجهیزات مهم در یک سیستم مینی چیلر هستند؛ پمپ مسئول گردش آب بین دستگاه و فنکویلهای مختلف است و منبع انبساط، تغییرات حجم آب ناشی از تغییرات دما را کنترل میکند تا فشار سیستم در محدودهی مناسب باقی بماند.
در بسیاری از مینی چیلرهای مدرن، هر دو این اجزا بهصورت داخلی و یکپارچه در بدنهی دستگاه عرضه میشوند که نصب را سادهتر میکند؛ اما برای پروژههایی با شبکهی لولهکشی گستردهتر یا حجم آب بیشتر، ممکن است تجهیزات جانبی اضافی هم موردنیاز باشد.
تعیین دقیق این نیاز، بخشی از فرآیند طراحی صحیح سیستم است که بهتر است پیش از خرید نهایی، با کمک یک مهندس تأسیسات مکانیکی یا فروشندهی مجرب، بهطور شفاف بررسی و مشخص شود.
در یک مدار آب بسته، وجود وسیلهای برای کنترل انبساط حرارتی آب ضروری است. این وظیفه میتواند توسط منبع انبساط داخلی دستگاه یا یک منبع انبساط جداگانه انجام شود. بنابراین، در هنگام بررسی سیستم مینی چیلر باید مشخص شود که آیا دستگاه موردنظر این تجهیز را در داخل خود دارد یا خیر و آیا ظرفیت آن برای حجم آب کل مدار کافی است.
درصورت نیاز به مشاوره با کارشناسان فنی تهویه تک سارال تماس بگیرید.

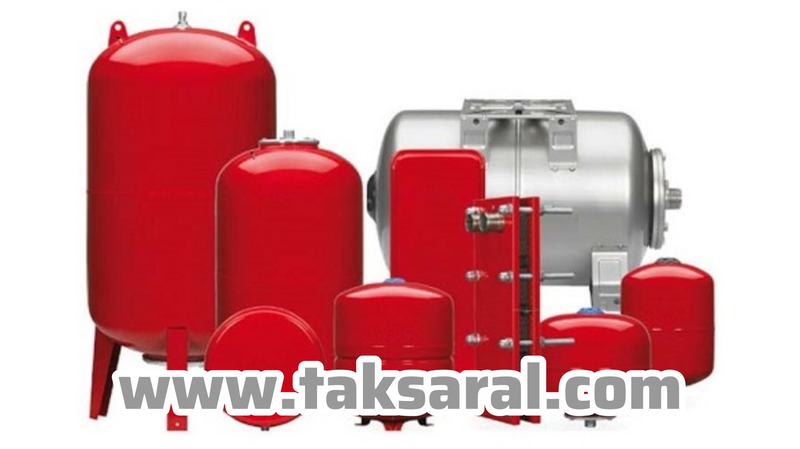

- منبع انبساط داخلی در برابر جداگانه
مشابه پمپ، بسیاری از مینی چیلرهای مدرن مجهز به یک منبع انبساط کوچک داخلی هستند که بهصورت یکپارچه در بدنهی دستگاه تعبیه شده است. این طراحی یکپارچه، نصب دستگاه را سادهتر میکند و نیاز به تهیه و نصب جداگانهی این جزء را در بسیاری از پروژهها از بین میبرد.
با این حال، برای پروژههایی با حجم آب بیشتر در شبکهی لولهکشی، که معمولاً با افزایش طول مسیر لولهها و تعداد فنکویلها رخ میدهد، ممکن است ظرفیت منبع انبساط داخلی دستگاه برای مدیریت کامل تغییرات حجمی سیستم کافی نباشد. در چنین مواردی، نصب یک منبع انبساط جداگانه و بزرگتر، در نقطهی مناسبی از شبکهی لولهکشی، ضروری خواهد بود.
چگونه مشخص میشود منبع انبساط داخلی کافی است یا نه؟
ظرفیت موردنیاز منبع انبساط معمولاً بر اساس حجم کل آب موجود در سیستم، شامل آب داخل دستگاه، لولهکشی و فنکویلها، و همچنین شرایط دمایی و فشار کاری سیستم محاسبه میشود. هرچه حجم کل آب سیستم بیشتر باشد، منبع انبساط بزرگتری هم موردنیاز خواهد بود.
این محاسبه بخشی از فرآیند طراحی سیستم توسط مهندس تأسیسات است و نتیجهی آن مشخص میکند که آیا منبع انبساط داخلی دستگاه کافی است یا باید یک منبع اضافی به سیستم افزوده شود.
سایر تجهیزات جانبی مرتبط که ممکن است موردنیاز باشند
علاوه بر پمپ و منبع انبساط، بسته به شرایط خاص هر پروژه، ممکن است تجهیزات جانبی دیگری هم به سیستم مینی چیلر اضافه شوند.
- شیر اطمینان (شیر ایمنی فشار)
این شیر بهعنوان یک لایهی حفاظتی اضافی در کنار منبع انبساط عمل میکند؛ اگر به هر دلیلی فشار سیستم از حد ایمن فراتر برود، این شیر بهطور خودکار باز میشود و مقداری از آب را تخلیه میکند تا از افزایش خطرناک فشار جلوگیری شود.
- فشارسنج و دماسنج
این ابزارهای ساده معمولاً روی بدنهی دستگاه یا در نقاط کلیدی شبکهی لولهکشی نصب میشوند تا امکان پایش سریع و بصری فشار و دمای سیستم، بدون نیاز به ابزار تخصصی، فراهم شود.
- مخزن ذخیرهی آب (در برخی پروژهها)
برخلاف منبع انبساط که وظیفهاش مدیریت تغییرات حجمی آب است، برخی سیستمهای مینی چیلر از یک مخزن ذخیرهی آب جداگانه هم استفاده میکنند که هدفش افزایش حجم کلی آب در گردش سیستم است. این مخزن، بهخصوص برای پروژههایی که نوسان بار سرمایشی زیادی دارند، میتواند به پایداری بهتر عملکرد دستگاه کمک کند؛ چون حجم بیشتر آب بهعنوان یک بافر حرارتی عمل میکند و از نوسانات سریع دمای آب خروجی جلوگیری میکند.
چرا این تجهیزات، اهمیت بیشتری از آنچه بهنظر میرسد دارند؟
ممکن است در نگاه اول، پمپ و منبع انبساط اجزای کوچک و کماهمیتی در مقایسه با خود دستگاه اصلی مینی چیلر بهنظر برسند؛ اما در عمل، عملکرد صحیح این دو جزء، نقش مهمی در کارکرد ایمن و پایدار کل سیستم دارد.
پمپی که ظرفیتش کافی نباشد، باعث میشود برخی فنکویلها، بهخصوص آنهایی که دورتر از دستگاه اصلی هستند، آب کافی دریافت نکنند و سرمایش ضعیفتری تجربه کنند. منبع انبساطی که ظرفیتش کافی نباشد نیز میتواند در بلندمدت باعث نوسانات فشار و افزایش فشار بیش از حد مجاز در سیستم شود.
به همین دلیل، هرچند این دو جزء معمولاً در پسزمینهی دستگاه اصلی مینی چیلر قرار میگیرند و کمتر مورد توجه مستقیم هستند، بررسی دقیق کفایت آنها، بخش مهمی از فرآیند طراحی صحیح هر سیستم مینی چیلر است.
چه زمانی باید این موضوع را با فروشنده یا مهندس تأسیسات مطرح کرد؟
پیش از خرید نهایی مینی چیلر، بهتر است این سؤال مشخص از فروشنده یا مهندس تأسیسات پرسیده شود: آیا پمپ و منبع انبساط داخلی این مدل خاص، برای شبکهی لولهکشی و تعداد فنکویلهای پروژهی من کافی است یا نیاز به تجهیزات اضافی جداگانه وجود دارد؟
پاسخ به این سؤال معمولاً نیازمند بررسی مشخصات دقیق پروژه، از جمله طول کل مسیر لولهکشی، تعداد فنکویلها، حجم کلی آب سیستم، افت فشار شبکه و مشخصات پمپ و منبع انبساط داخلی دستگاه است. نادیده گرفتن این سؤال و فرض اینکه تجهیزات داخلی دستگاه برای هر شرایطی بهطور خودکار کافی خواهند بود، میتواند بعداً، پس از نصب کامل سیستم، به مشکلاتی مثل سرمایش ضعیف در فضاهای دورتر یا نوسانات فشار غیرعادی منجر شود؛ مشکلاتی که رفع آنها پس از تکمیل نصب، معمولاً پیچیدهتر و پرهزینهتر از پیشبینی درست آنها از همان مرحلهی طراحی است.
