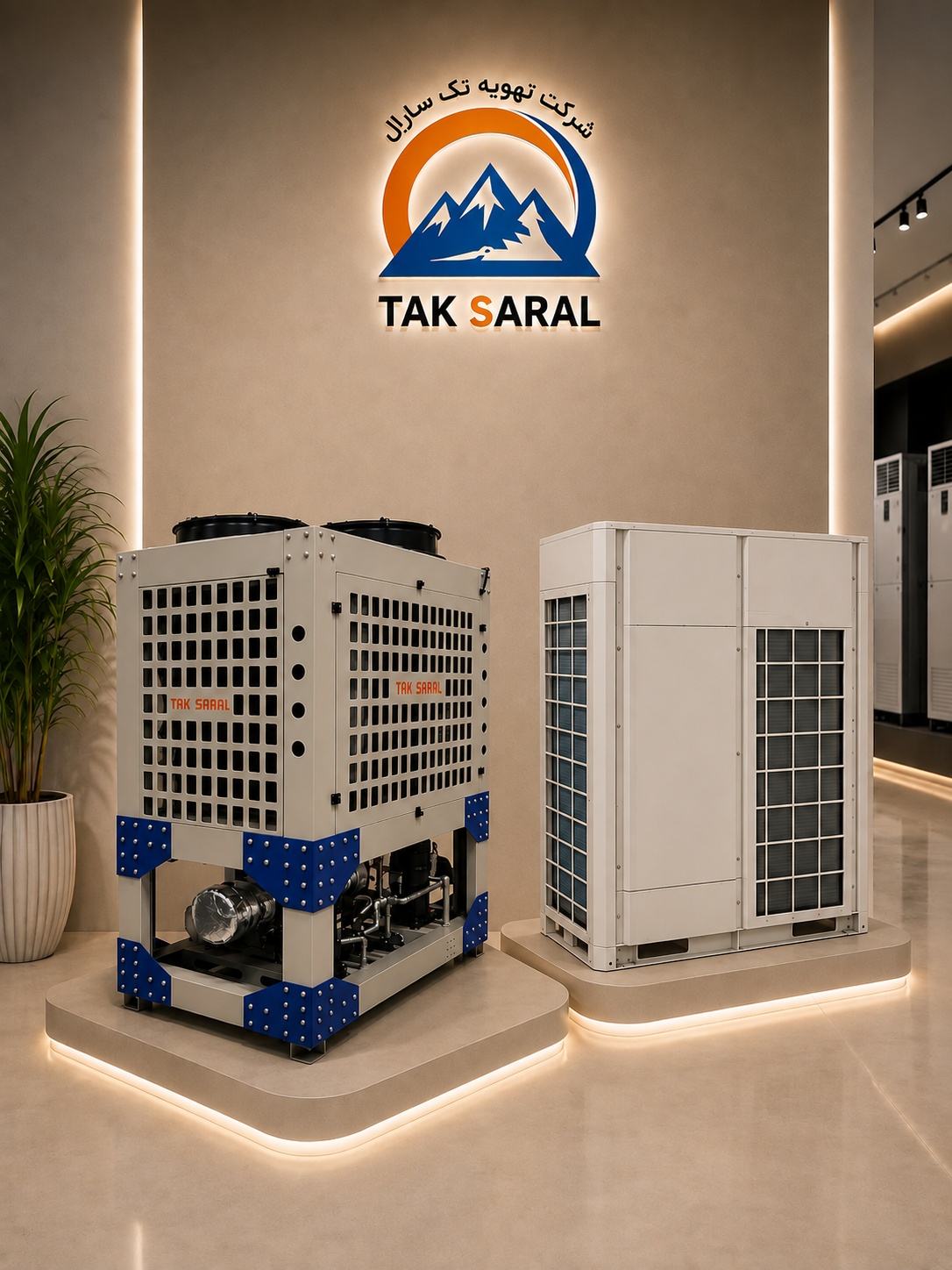

مقایسه مینی چیلر و VRF
سیستم مینی چیلر و فن کویل چیست؟
مینی چیلرها نوعی چیلر هستند ، ولی با ابعاد و ظرفیت کمتر . ظرفیت این دستگاه ها تا حدود ۱۰ تن تبرید میباشد .در یک مینی چیلر همانند چیلر هدف تولید آب سرد و فرستادن آن به فن کویل ها جهت ایجاد هوای خنک برای فضاها میباشد . در نتیجه خروجی یک دستگاه مینی چیلر آب خنک است . ولی در عین حال مینی چیلر برای تکمیل فرایند سرمایش نیاز به فن کویل دارد . مینی چیلر از طریق سیکل تبرید تراکمی که شامل چهار جزء اصلی (کمپرسور ، کندانسور ، شیر انبساط ، اواپراتور) میباشد ، آب را خنک کرده و برای گردش در فن کویل توسط پمپ سیرکوله می فرستد .مینی چیلر ها در دو نوع تراکمی و جذبی ساخته و عرضه می شوند . البته اغلب مینی چیلرها از نوع تراکمی هستند بدلیل راندمان بالاتر و قیمت مناسبتر و همچنین راه اندازی آسانتر .
کاربرد مینی چیلر و فن کویل چیست؟
همانطور که در مطلب قبلی عنوان شد ، عمده کاربرد مینی چیلر ها استفاده از آنها در سرمایش و تولید آب سرد برای فن کویل ها میباشد ولی از مینی چیلر برای گرمایش فضاها هم می توان استفاده کرد .گرمایش یک فضا در یک پروژه که با سیستم مینی چیلر تجهیز شده است میتواند به طرق مختلفی صورت گیرد :
*در اولین روش استفاده از مینی چیلر هیت پمپ یا پمپ گرمایی است . به این صورت که در فصول سرد سال از مینی چیلر با سیکل تبرید معکوس ( هیت پمپ ) استفاده می شود و آب گرم مورد نیاز فن کویل ها تامین میشود البته در این روش به علت مصرف بالای برق مقرون به صرفه نمی باشد .
*روش دیگر استفاده از کویل حرارتی برقی است که یک المنت گرمایشی در کویل نصب می شود و آب سرد خروجی مینی چیلر را گرم میکند .
*همچنین می توان از کویل حرارتی گازی برای گرم کردن آب خروجی از مینی چیلر در فصل زمستان استفاده کرد . البته به علت پایین بودن قیمت گاز در کشور ایران عموما از موتورخانه گرمایشی یا پکیج برای تولید آبگرم و رساندن آن به فن کویل ها استفاده می شود که این هم باعث بالا بردن عمر مینی چیلر میشود و هم در مصرف برق بسیار موثر است .
سیستم VRF چیست ؟
سیستم VRF مخفف variable refrigerant flow به معنای سیستم مبرد جریان متغیر میباشد .این سیستم ها از مولتی اسپلیت هایی با ۴ یونیت داخلی در هر مجموعه یونیت خارجی شروع شده و به تدریج با پیشرفت تکنولوژی روز دنیا به قابلیت اتصال ۸ تا ۱۶ یونیت داخلی به هر مجموعه یونیت خارجی ارتقا پیدا کرده است .این دستگاه در سقف کاذب هر فضای اختصاص داده شده به زون ( منطقه ) مربوطه نصب گردیده و سرمایش و گرمایش آن فضا را تامین میکند. هر گونه تغییر در شرایط آسایش فضای مربوطه با تغییر حجم مبرد مرتفع گردیده و این تغییر حجم متعاقبا مصرف انرژی در فن دستگاه را متناسب با بار سرمایشی با گرمایشی طوری تغییر میدهد که بهترین حالت مصرف انرژی بوجود بیاید .
در نسل قدیم سیستم های VRF که به آنها سیستم های ۲ لوله ای گفته میشد تنها ۲ لوله از یونیت خارجی ساختمان به ساختمان وارد میشد یعنی لوله های liquid و suction . در این سیستم ها تامین سرمایش و گرمایش فضاها بطور مستقل و جداگانه انجام میشده و نمیتوانستیم از دستگاه سرمایش و گرمایش همزمان بگیریم .
اما در نسل جدید سیستم به ۳ لوله اصلی ارتقا یافته است . یعنی از یونیت خارجی ساختمان ۳ لوله ی liquid و suction و discharge به سمت ساختمان خارج میشوند که لوله liquid حامل مبرد مایع کم فشار لوله suction حامل مبرد گازی پرفشار و همچنین لوله discharge حامل مبرد جهت bypass در جعبه تقسیم دستگاه میباشد .
۳ لوله مذکور بعد از ورود به داخل هر جعبه تقسیم به ۲ لوله liquid و suction تبدیل میشوند که به اواپراتور ( تبخیر کننده ) متصل هستند . بر مبنای مدل و بار سرمایشی گرمایشی مورد نیاز هر جعبه تقسیم قابلیت تغذیه چند دستگاه یونیت داخلی یا اواپراتور را خواهد داشت . در نسل های جدید با استفاده از سیستم VRF در حالت ریکاوری میتوان از دستگاه سرمایش گرمایش همزمان گرفت .
در صورت نیاز به مشاوره می توانید از طریق راه های ارتباطی با کارشناسان مجموعه تهویه تکسارال تماس بگیرید و سوالاتتان را بپرسید.
کاربرد سیستم VRF :
بیشترین کاربردهای سیستم های vrf برای جاهایی هستند که تهویه فضاهای مورد نظر از هم جداشده و تامین آسایش حرارتی شخصی افراد یک مزیت به حساب بیاید از جمله در هتل ها و ساختمان های اداری و مسکونی به این دلیل که سیستم های vrf اجتناب از اختلاط هوا در زونها را آسان میسازد .
محاسن سیستم VRF :
*کمپرسور سیستم که قسمت پرسروصداست در هوای آزاد و خارج فضا نصب میشود
*فضای بسیار کم مورد نیاز جهت موتورخانه و متعلقات سیستم
*تعمیرات آسان
*هر فضا دارای ترموستات و دستگاه کنترل مخصوص خود است .
معایب سیستم های VRF :
*به دلیل انتقال مبرد پرفشار از سمت کمپرسور به داخل ساختمان در صورت وجود کوچکترین نشتی در لوله ها نیاز به تعمیرات برای پیداکردن و ترمیم خط وجود دارد .
*برای تامین هوای تازه ساختمان به یک دستگاه جانبی نیاز هست .
نکته قابل تامل این است که عملکرد اصلی تمام سیستم های تهویه هوا فراهم نمودن آسایش حرارتی برای ساکنین آن فضا است. و تنوع بالایی از سیستم های تهویه هوا موجود است.
در این بین اصطلاح VRF اشاره به توانایی سیستم در کنترل میزان جریان مبرد به هر یک از اواپراتورها ( تبخیر کننده ها ) و فراهم کردن امکان استفاده از تبخیر کننده ها با ظرفیت ها و چیدمان های مختلف و گرمایش و سرمایش همزمان در زون های مختلف دارد.
سیستم های VRF بر اساس قاعده انبساط مستقیم ( DX ) عمل می کنند به این معنی که حرارت بطور مستقیم توسط مبرد در حال گردش از فضا به تبخیر کننده های واقع در نزدیکی یا داخل فضای تهویه شده منتقل میشود.
اجزا مختلف VRF :
*یونیتهای خارجی شامل کمپرسورها و کندانسورها
*یونیتها یا پنل های داخلی شامل اواپراتورها ( تبخیر کننده ها )
*شیرهای انبساط
*جدا کننده روغن ( اکومولاتور ها )
*لوله های مسی رابط بین یونیتهای داخلی و خارجی
*گاز مبرد R410
*شیرهای اطمینان
*شیرهای کنترل
سیستم های VRF بر اساس کارکرد به انواع مختلفی تقسیم میشوند که آنها را توضیح خواهیم داد.
سیستم های VRF گرمایشی و سرمایشی :
این سیستم ها که به آنها سیستم های هیت پمپ نیز گفته می شود در فصل زمستان برای گرمایش محیط قابل استفاده هستند .
و از پمپ گرمایشی برای گرمایش محیط استفاده می کنند . در این نوع سیستم ها نم یتوان بطور همزمان از دو حالت سرمایش و گرمایش استفاده کرد.
سیستم های VRF سرمایشی :
این سیستم ها ساده ترین نوع هستند و فقط قابلیت سرمایش محیط را دارند و فقط در فصل تابستان از طریق یونیتهای داخلی فضا را سرد می کنند .
سیستم های VRF با بازیافت گرما :
این نوع سیستمها پیشرفته ترین نوع بوده و بطور همزمان امکان گرمایش و سرمایش تمامی فضاها را فراهم میکنند .
همچنین میتوان سیستمهای VRF را بر اساس نوع انرژی مصرفی به دو دسته کلی تقسیم کرد .
*سیستم GHP که با انرژی گاز طبیعی کار میکند
*سیستم EHP که برق سه فاز کار میکند .
کاربرد VRF در صنعت تهویه مطبوع چیست ؟
سیستمهای VRF در پروژه ها و ساختمانهای متنوعی میتوانند استفاده بشوند که عبارتند از:
*ساختمانهای اداری
*هتل ها
*برج های مسکونی
*مدارس
*دانشگاه ها
*مراکز درمانی
*مجتمع های تجاری
*برج های لوکس و ساختمانهای بلند مرتبه
*بیمارستان ها
بطور کلی طبق یک قاعده کلی در پروژه هایی که محدودیت فضا برای نصب تجهیزات وجود دارد استفاده از سیستم VRF می تواند گزینه بسیار مناسبی باشد زیرا معمولا تعداد یونیتهای خارجی نسبت به یونیتهای خارجی سیستم های اسپلیت کمتر است.
مقایسه قیمت مینی چیلر و قیمت VRF :
جهت مقایسه مینی چیلر با VRF ابتدا با مقایسه قیمت این دو سیستم آغاز می کنیم.در مقام مقایسه قیمت مینی چیلر نسبت به قیمت VRF ارزانتر است و گزینه ای اقتصادی برای بسیاری از خریداران می تواند باشد ولی در مقابل سیستم VRF در دراز مدت راندمان بالاتر ؛ مصرف انرژی کمتر و همچنین هزینه نگهداری کمتری دارد. که این مزایا VRF را به گزینه ای بسیار قابل قبول و موجه برای خرید تبدیل می کند .قیمت مینی چیلر و قیمت VRF بستگی به کیفیت تجهیزات نصب شده بر روی آنها نیز دارد.
هزینه اجرای زیرساخت مینی چیلر و VRF:
قسمت اجرای زیرساخت نیز یکی از بخش های مهم مقایسه مینی چیلر و VRF است .همانطور که در مطلب قبلی عنوان شد از زاویه هزینه های اولیه و اجرای زیر ساخت یک مینی چیلر به مراتب هزینه کمتری نسبت به سیستم VRF طلب می کند ولی با توجه به اینکه در شرایط مشابه مثلاً برای یک ساختمان ۱۰ طبقه اگر بخواهیم هزینه کلی را در نظر بگیریم یک سیستم VRF فرق چندانی با مینی چیلر در زمینه هزینه اجرای زیر ساخت ندارد .
مصرف برق مینی چیلر و VRF:
مهم ترین بخش انتخاب بین دو سیستم مینی چیلر و VRF ، مقایسه مینی چیلر و VRF از نظر میزان مصرف برق این سیستم ها است.در انتخاب بین سیستم VRF و مینی چیلر و فن کویل یکی از سوالات خریداران و استفاده کنندگان از این دستگاه ها مقدار برق مصرفی و بالطبع هزینه آن است. لذا طبق تحقیقاتی که شرکت تکسارال در یک پروژه مشابه بین این دو دستگاه انجام داده است با فرض مدت زمان فعالیت مشابه در شبانه روز سیستم VRF هزینه برق به مراتب کمتری در حدود یک سوم را داشته است .اما اگر برای هر واحد یک یونیت خارجی جداگانه در نظر گرفته شود ( اصطلاحا برای هر واحد یک مینی VRF در نظر گرفته شود ) آنگاه هزینه برق مصرفی سیستم VRF نه تنها کمتر نخواهد بود بلکه به مقدار بسیار قابل توجهی در حدود ۳۰ درصد بیشتر از هزینه برق مصرفی سیستم مینی چیلر و فن کویل برای کل ساختمان خواهد بود .
مقایسه سرمایش مینی چیلر و سیستم VRF:
هر دو سیستم مینی چیلر و VRF برای سرمایش فضا از سیکل تبرید تراکمی استفاده میکنند ولی طریقه ایجاد سرمایش در آنها متفاوت است. در مینی چیلرها ابتدا آب در اواپراتور مینی چیلر خنک میشود و آنگاه به یونیتهای داخل ساختمان مثل فن کویل منتقل میشود و آب نقش سیال واسط را در سرمایش محیط دارد . پس از عبور هوا از روی لوله های فن کویل دمای هوا کاهش می یابد و باعث سرمایش محیط می شود .
اما سیستم VRF بدون واسطه و بصورت مستقیم عمل می کند . یعنی یونیتهای داخلی بطور مستقیم با هوای محیط داخل در ارتباط هستند و از طریق تبخیر گاز مبرد داخل یونیتهای داخلی گرمای هوا جذب شده و هوا خنک می گردد. همچنین در سیستم VRF علاوه بر سرمایش فضا امکان کنترل دقیق دما و رطوبت هر فضا وجود دارد .
گرمایش مینی چیلر و vrf:
برای استفاده از مینی چیلر در حالت گرمایشی لازم است تا دستگاه به جای تولید آب سرد آب گرم در اختیار فن کویل ها و یا هواسازها قرار دهد . در واقع در این حالت مینی چیلر بصورت معکوس و در حالت هیت پمپ ( پمپ حرارتی ) عمل می کند . در این حالت اواپراتور دستگاه نقش کندانسور را بازی می کند و شروع به گرم کردن آب مورد نیاز فن کویل ها می کند . سپس آب گرم تولید شده به فن کویل ها منتقل و باعث گرمایش هوای محیط داخلی واحدها می شود .در سیستم VRF نیز می توان با استفاده از همین قابلیت یعنی سیکل تبرید معکوس برای ایجاد گرمایش استفاده کرد . در حالت گرمایش مبرد بجای آنکه در اواپراتور تبخیر شود در کندانسور تبخیر میشود این اتفاق به علت معکوس شدن جهت سیکل تبرید و تغییر عملکرد شیر انبساط بوجود می آید . در این حالت مبرد گرمایی را از محیط خارج جذب کرده و به یونیت داخلی منتقل میکند سپس این گرما از طریق کویل های گرمایش یونیتهای داخلی به هوای محیط داخل داده میشود .پس از آنکه گرمای موجود در مبرد به کویل های گرمایشی یونیتهای داخلی منتقل شد هوای عبوری از روی این کویل ها گرم شده و توسط فن به اطراف توزیع می شود.ولی در اکثر پروژه ها ، منبع تغذیه آب گرم مورد نیاز در فصل زمستان موتورخانه(دیگ آبگرم) و یا پکیج آبگرم دیواری است.
